КС-55729-1В «Галичанин» стрела 30,2 м овоидного профиля

  • Описание
  • Технические характеристики
  • Грузовысотные характеристики
Описание

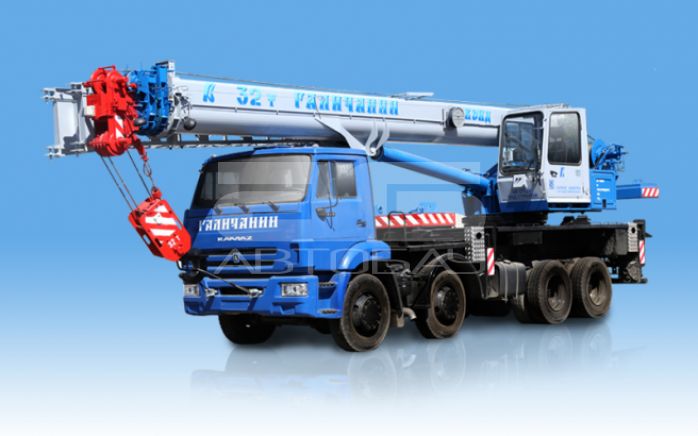

Кран стреловой автомобильный КС-55729-1В грузоподъемностью 32 тонны смонтирован на шасси автомобиля KAMAZ-6540.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения до двух крановых операций.

На предприятии АО «ГАКЗ» внедряются инновационные разработки в конструкцию и технологии изготовления автокранов марки «Галичанин» грузоподъемностью 32 тонны.

Сборка стрел автокранов КС-55729-В происходит из металлоконструкций, изготовленных на собственном прессе по самым современным технологиям с применением высокопрочной стали Weldox. Секции овоидных стрел состоят из двух U-образных профилей, сваренных при помощи двух стыковых швов, что позволяет значительно повысить прочность стрел и минимизировать их массу. Длина стрелы во втянутом положении 9,6 м. обеспечивает крану компактность и маневренность при переездах, а в полностью выдвинутом - 30,2 м. позволяет достичь обширную рабочую зону и большую высоту перемещения груза при работе.

Дополнительное оснащение стрелы гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Возможность установки гуська под углом 0 и 30 градусов по отношению к стреле дает дополнительные преимущества. Для расширения сферы применения кран комплектуется дополнительным съемным противовесом массой 2,4 тонны. Это позволяет значительно поднять грузовысотные характеристики на средних и дальних вылетах, вплотную приблизив их к показателям 50-тонных кранов, а также увеличить максимальный вылет до 27 метров. Съемный противовес монтируется без использования дополнительных грузоподъемных средств и людских ресурсов, и перевозится в составе крана.

Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям предъявляемых к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется импортный автономный дизельный отопитель.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

н/д
Технические характеристики
Параметр Значение
Максимальный грузовой момент, т.м 98
Грузоподъемность максимальная, т/вылет, м 32/3,0
Длина стрелы, м 9,6 - 30,2
Длина гуська, м 9
Угол установки гуська, град 0, 30
Максимальная высота подъема крюка, м
- с основной стрелой 30,2 м 30,5
- с основной стрелой 30,2 м и гуськом 9 м 40,2
Макс. глубина опускания крюка, м 25,0
Масса груза, при которой допускается выдвижение секций стрелы, т 4,35
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 32,0 т) 5,7
- увеличенная (с грузом массой до 6,0 т) 11,4
- максимальная (кратность полиспаста 1) 39,9
Скорость посадки груза, м/мин не более 0,4
Частота вращения поворотной части, об/мин от 0,5 до 1,38
Скорость передвижения крана своим ходом, км/ч до 60
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор 4,75 х 5,8
- при втянутых балках выносных опор 4,75 х 2,27
Масса стационарного противовеса, т 2,4
Масса дополнительного съемного противовеса, т 2,4
Колесная формула базового автомобиля 8 х 4
Двигатель базового автомобиля: дизельный
- модель КамАЗ-Cummins ISB6. 7 300
- мощность, л.с.(кВт) 307(225,6)
Габариты крана в транспортном положении, м (длина х ширина х высота) 12 х 2,5 х 3,85
Температура эксплуатации, град. С от -40 до +40
Срок гарантийного обслуживания крана 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки
Нормативный срок службы крана, лет 12
